無線PCM設備（電話解決方案）

一、用戶需求及需求分析

1.1用戶需求

搭建系統，實現以下要求：
1.兩棟樓宇在只有無線IP傳輸?shù)那闆r下實現電話連通；
提供的資源；

1. 樓宇間有無線IP傳輸；
2. 程控交換機；

本方案在只有無線IP傳輸?shù)幕A(chǔ)上，采用了國際上先進的基于IP傳E1的時分復用設備和PCM復用設備的完美結合，為使用者提供功能齊全、應用新穎、投資合理的無線電話解決方案。方案充分體現出了可持續發展的理念。

1.2系統設計參考標準

• 《民用建筑電氣設計規范》JGJ/T16-92
• 《中華人民共和國公共安全行業標準》GA38-92
• 《電氣安裝工程施工及驗收規范》 GBJ232-90／92
• 《工業電視系統工程設計規范》GBJ115-87

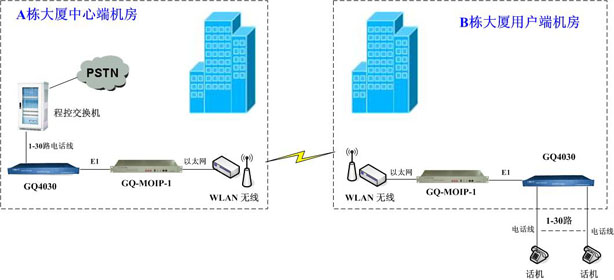

二、方案圖

 三、方案說明

A棟大樓機房內放置的程控交換機，若兩棟大廈需傳60路電話，在A棟大樓程控交換機放出60路電話信號通過電話線接入到GQ4030 PCM設備上，然后通過E1信號進行傳輸?shù)紾Q-TDMOP-2時分復用設備上，轉出以太網信號接入到WLAN（無線局域網）設備上，通過無線傳輸?shù)紹棟大廈的機房里的WLAN設備里，轉出以太網接入到GQ-TDMOP-2設備里出來E1信號，接入到GQ4030 PCM設備里，最后電話可放到各個辦公室，完成電話的放號傳輸。
