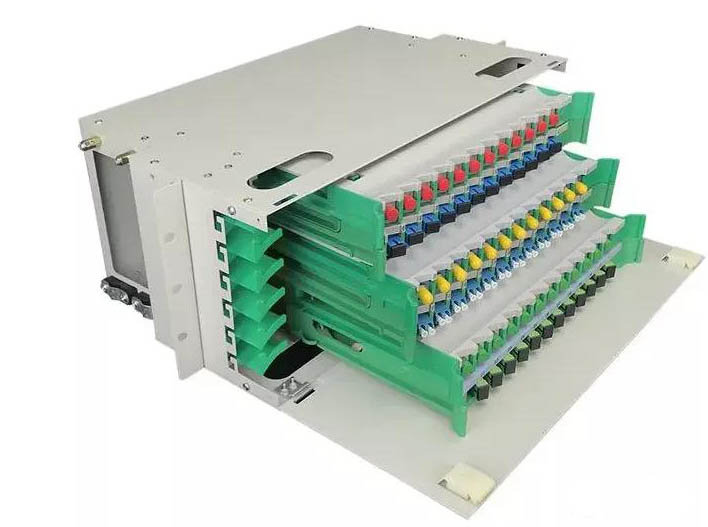

        一、光纖配線架

        光纖配線架主要用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。

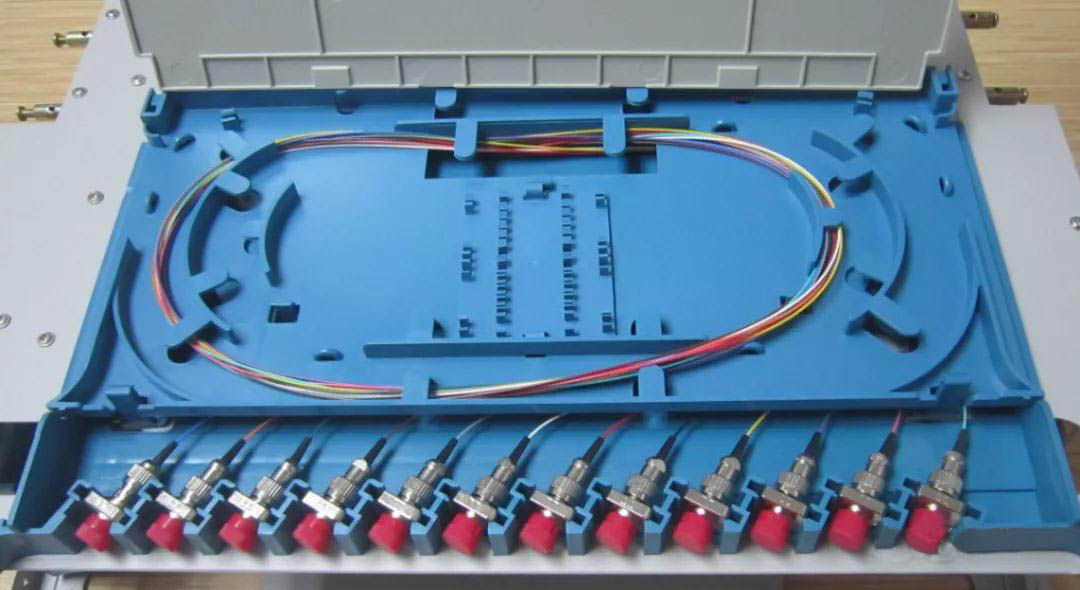

        它比光纜終端盒要漂亮一些，外面是鐵框，里面是一體化的配纖盤，配纖盤安裝有光纖耦合器和尾纖。根據接口不同，包括FC、ST、LC、SC光纖耦合器以及尾纖等。尾纖可以采用束狀尾纖或用光纖跳線制作。

        光纖配線架主要有：12口光纖配線架、24口光纖配線架、48口光纖配線架、72口光纖配線架、96口光纖配線架、144口光纖配線架。再大就屬于交接箱的范疇了。

        光纖配線架主要用于重要機房，美觀而且穩定。光纜終端盒一般用于小型監控室、弱電箱等，只要能夠保證鏈路暢通，美觀次之。

        二、光纖耦合器

        光纖耦合器又稱光纖適配器、光纖法蘭盤。

        它是光纖與光纖之間進行可拆卸(活動)連接的器件，它是把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去，并使其介入光鏈路從而對系統造成的影響減到最小。

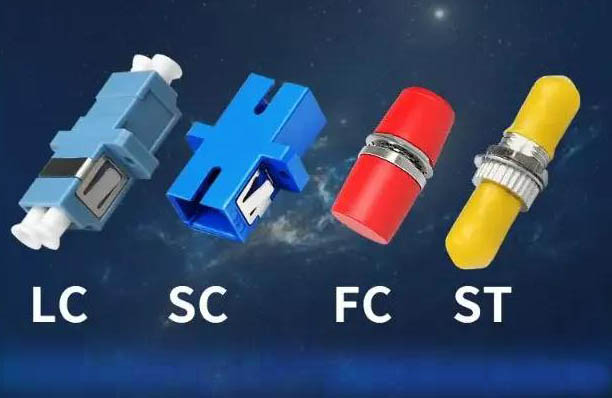

        根據光纖接口不同分類：

        SC光纖耦合器：應用于SC光纖接口，若是8條細的銅觸片，則是RJ-45接口，若是一根銅柱則是SC光纖接口。

        LC光纖耦合器：應用于LC光纖接口，連接SFP模塊的連接器，路由器常用。

        FC光纖耦合器：應用于FC光纖接口， 一般在ODF側采用。

        ST光纖耦合器：應用于ST光纖接口，常用于光纖配線架。

        光纖耦合器的作用：

        1、將光信號轉化為電信號

        2、將多模信號耦合成單模信號

        3、使兩個光纖接頭的截面光纖孔導通

        4、使兩組光信號互相聯通

        光纖耦合器一般用于光纜終端和光纖配線架、光纖交接箱中，如圖中應用。

        我們?cè)谧鐾ㄐ呕蛘甙卜拦こ讨校瑒?wù)必要使用好的光纖耦合器，才能保證我們的光纖鏈路損耗是最小的，才能使光通信設備正常工作！

        三、光纖終端盒

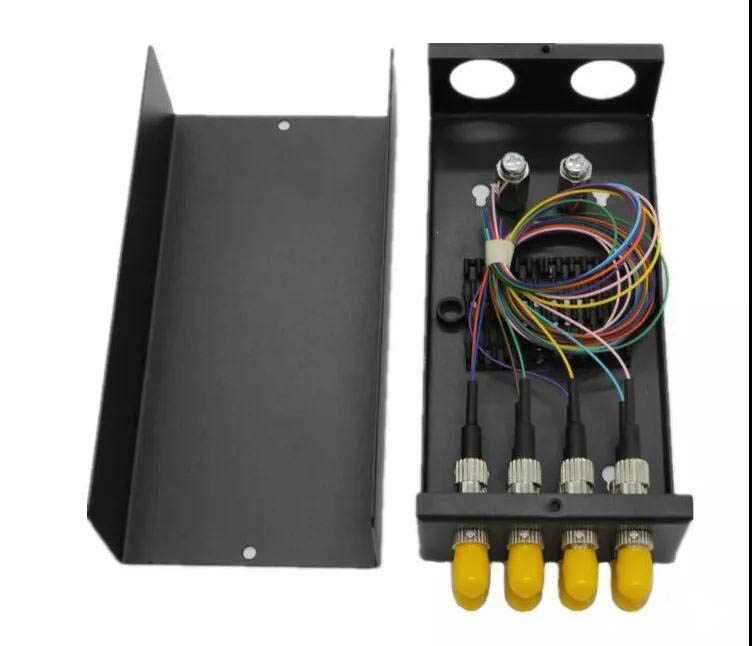

        光纖終端盒主要用于保護光纜裸纖和尾纖，它一頭是光纜的末端接頭，另一頭是尾纖，相當于是把一條光纜拆分成單條光纖的保護裝置 ，安裝在墻上或機柜機架上的光纜終端盒，其功能是提供光纖與光纖的熔接、光纖與尾纖的熔接以及光連接器的交接。并對光纖及其元件提供機械保護和環境保護等。

        光纜終端盒一般有4口、8口、12口、24口、48口等，口的類型一般有半圓口、方型口、通用口、FC方型口、直出口五種，安裝在終端盒上的光纖耦合器（別名法蘭盤、適配器）一般有FC、ST、SC、LC四種。一般桌面式光纜終端盒有4口、8口，熔接完畢后掛墻或放在臺面上或直接放在箱體中；機架式光纜終端盒有12口、24口、48口，熔接完成后可以安裝在機柜機架上。

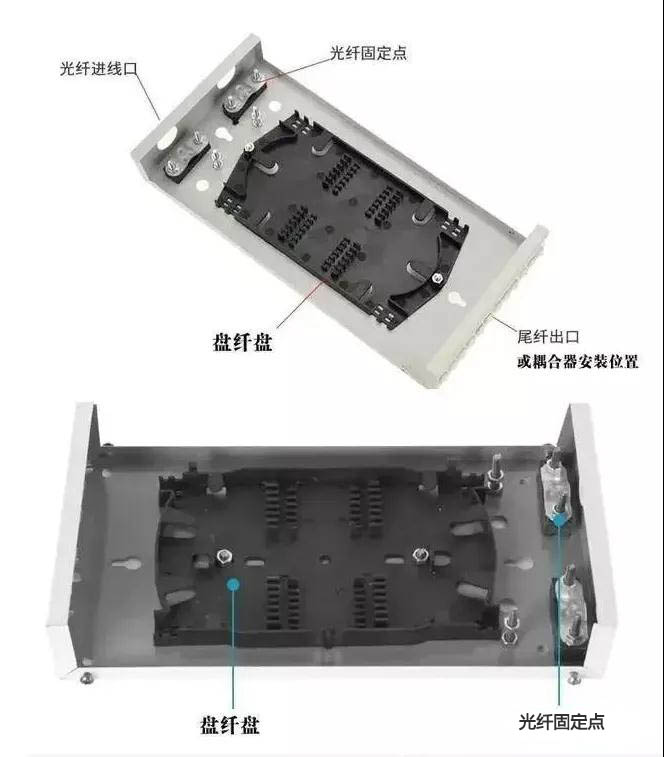

        光纜終端盒里面的結構包含盤纖用的盤纖盤、光纜進線口（固定作用）、耦合器安裝口、光纜鋼絲固定螺栓等，對于芯數較多的終端盒，盤纖盤可多層羅列堆放。對于直接出尾纖的光纜終端盒，尾纖出口處有橡皮活塞防止鐵皮損傷光纖尾纖。

        光纜終端盒用到的尾纖應該根據通信設備或光纜型號決定，比如單模光纜、多模光纜、多模萬兆光纜（OM3）等，總之光纖耦合器、光纖尾纖、光纖跳線、光纜、光通信設備用到的傳輸介質應該一致，才能有效低損耗傳送和接收相應數據信號。

        四、光纖跳線

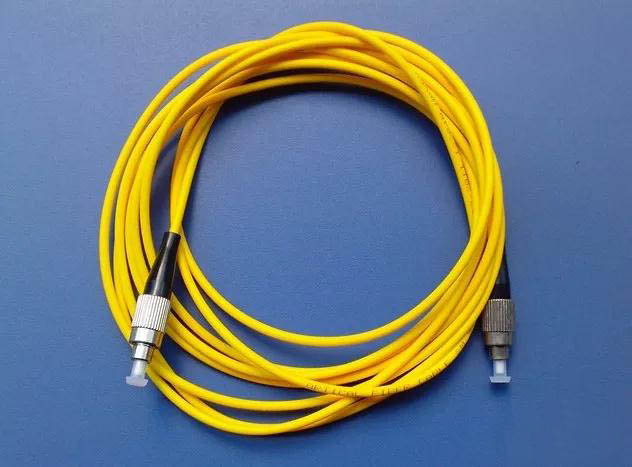

        光纖跳線(又稱光纖連接器)是指光纜兩端都裝上連接器插頭，用來實現光路活動連接。在多模光纖中，芯的直徑是50μm或62.5μm，大致與人的頭發的粗細相當。而單模光纖芯的直徑為9μm。

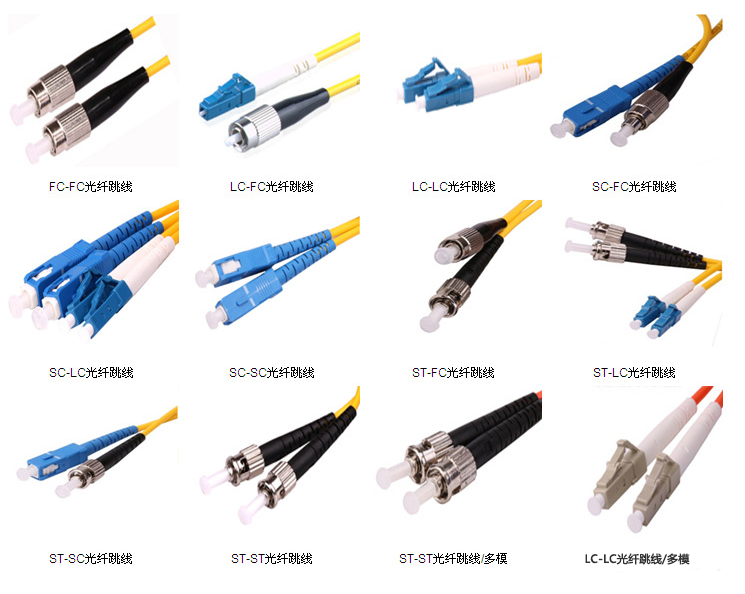

        ①FC型光纖跳線：外部加強方式是采用金屬套，緊固方式為螺絲扣。一般在ODF側采用(配線架上用的最多)；

        ②SC型光纖跳線：連接GBIC光模塊的連接器，它的外殼呈矩形，緊固方式是采用插拔銷閂式，不須旋轉。(路由器交換機收發器上用的最多)；

        ③ST型光纖跳線：常用于ODF光纖配線架，外殼呈圓形，緊固方式為螺絲扣。(對于10Base-F連接來說，連接器通常是ST類型。常用于光纖配線架)；

        ④LC型光纖跳線：連接SFP模塊的連接器，它采用操作方便的模塊化插孔(RJ)閂鎖機理制成。(光模塊常用)。

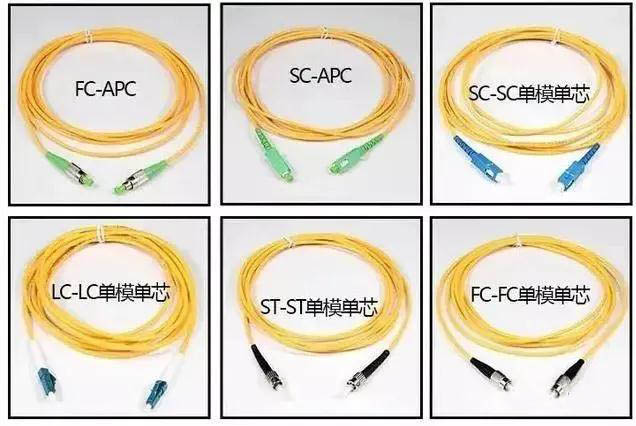

        單模光纖(Single-mode Fiber)：一般光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。

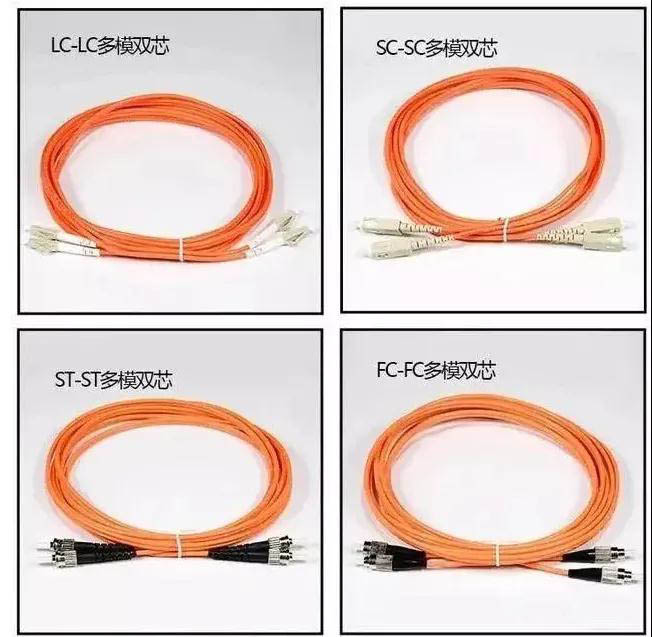

        多模光纖(Multi-mode Fiber)：一般光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短。

        五、光纜尾纖

        光纜尾纖，尾纖又叫豬尾線，只有一端有連接頭，而另一端是一根光纜纖芯的斷頭，通過熔接與其他光纜纖芯相連，常出現在光纖終端盒內，用于連接光纜與光纖收發器（之間還用到耦合器、跳線等）。

        尾纖分為多模尾纖和單模尾纖。多模尾纖為橙色，波長為850nm，傳輸距離為500m，用于短距離互聯。單模尾纖為黃色，波長有兩種，1310nm和1550nm，傳輸距離分別為10km和40km。

        那尾纖與跳纖有什么區別呢？

        需要注意的是光纖尾纖和跳線不是一個概念，光纖尾纖只有一頭是活動接頭，跳線兩頭都是活動接頭，接口有很多種,不同接口需要不同的耦合器，跳線一分為二還可以做為尾纖用。

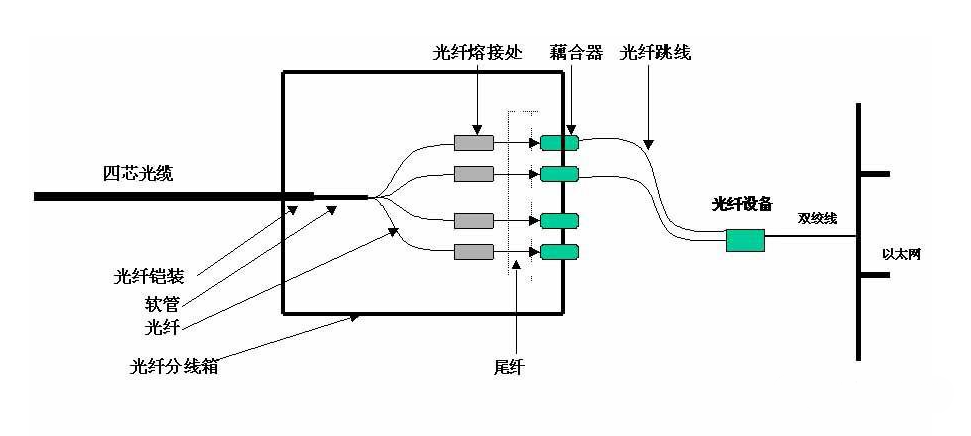

        他們的應用區別，我們通過下面這個圖就清楚了。
